Modulare Siebdruckmaschinen, die sich Ihren Prozessen anpassen – vertrauen Sie auf 30 Jahre Erfahrung.

Industrielle

Siebdruckmaschinen

für präzise und reproduzierbare Druckprozesse

Unsere Voll- und halbautomatischen Siebdruckmaschine sowie die SMT Serie (HP-, HU-, HR- und SMT-Serie) sind präzise abgestimmte Industrielösungen für den zuverlässigen 24/7-Einsatz. Sie überzeugen durch maximale Prozessstabilität, Präzision und Skalierbarkeit und eignen sich für ein breites Spektrum industrieller Anwendungen.

Wofür werden Alraun Siebdruckmaschinen eingesetzt?

Durch unser modulares System können Sie sich das passende Siebdrucksystem für Ihre Herausforderungen zusammenstellen!

Siebdruckmaschinen HP, HU, HR und SMT-Serie

Die richtige Lösung für jeden Prozess

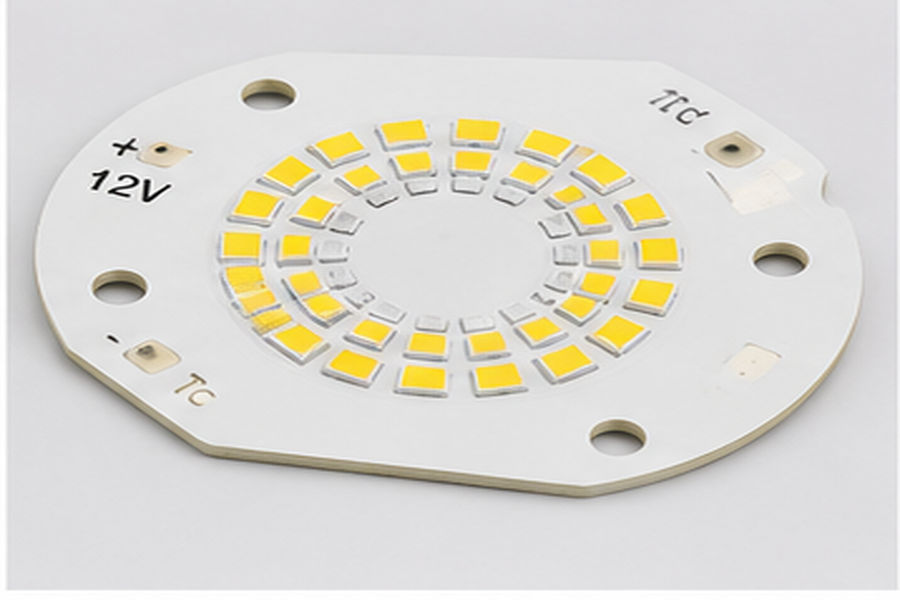

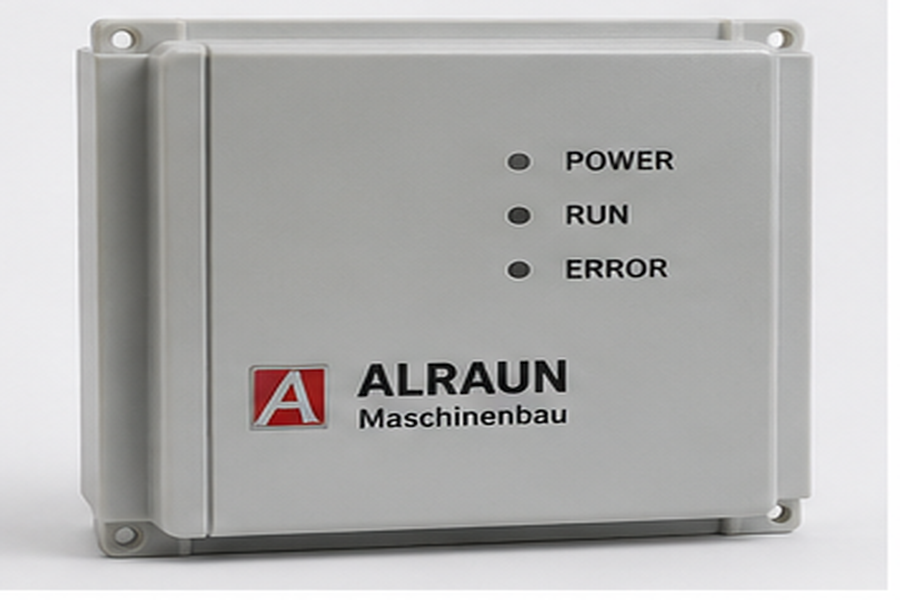

Typische Anwendungen für industrielle Siebdruckmaschinen von Alraun

Industrielle Siebdruckmaschinen • Modular • Flexibel • Prozesssicher

So entsteht Ihr Siebdruckmaschine bei Alraun

von der Anfrage zum Angebot innerhalb 24h

Sie planen eine Siebdruckanwendung?

Senden Sie uns Ihre Anforderung des Produkt, Material, Taktzeit und verfügbare Einbausituation.
Wir ordnen die Anwendung technisch ein und schlagen eine passende Maschinenbasis innerhalb 24h vor.

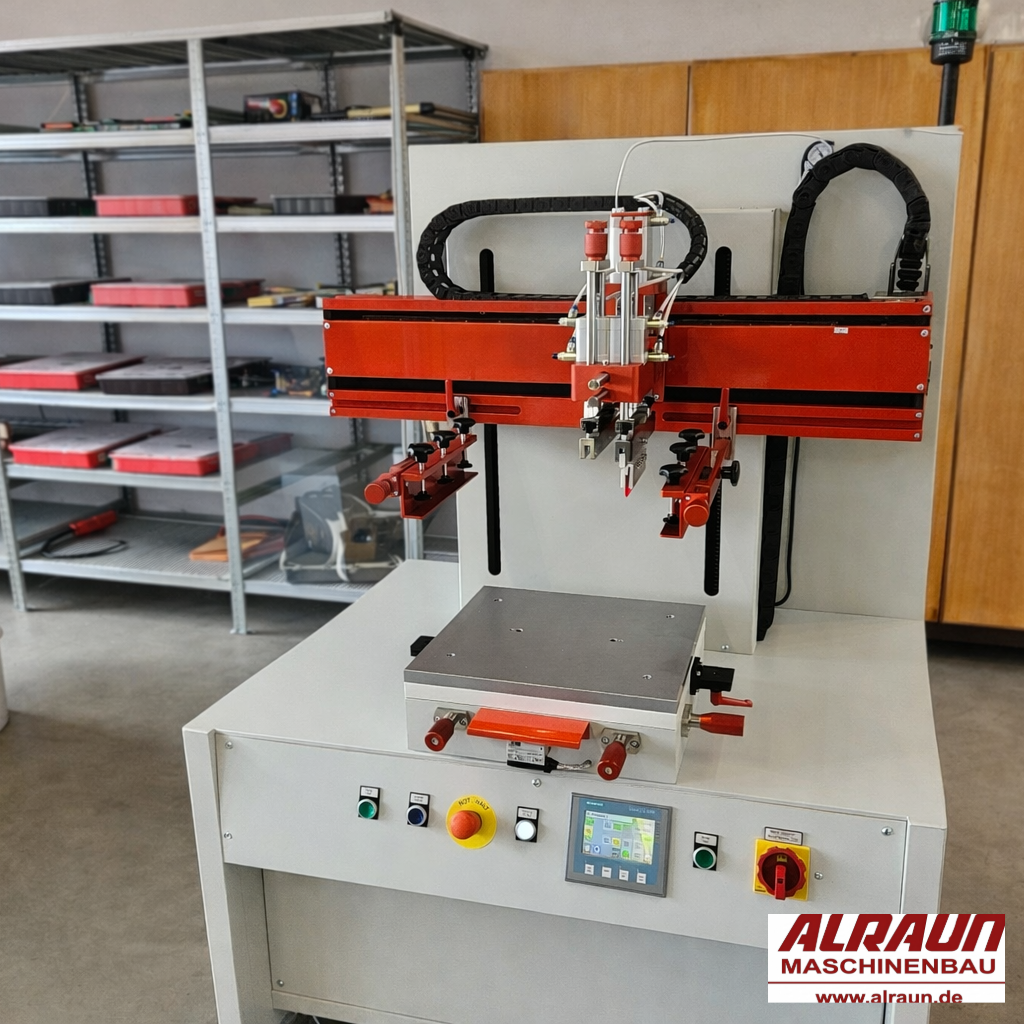

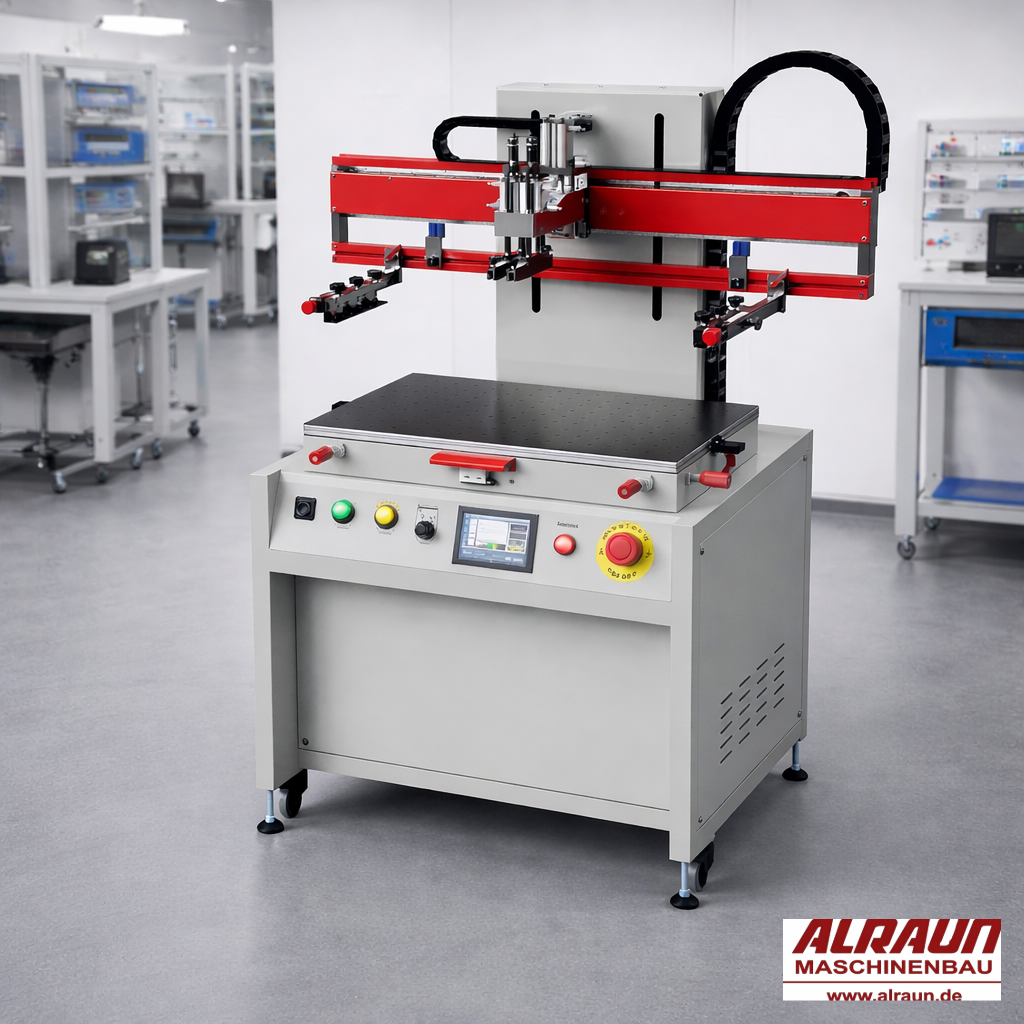

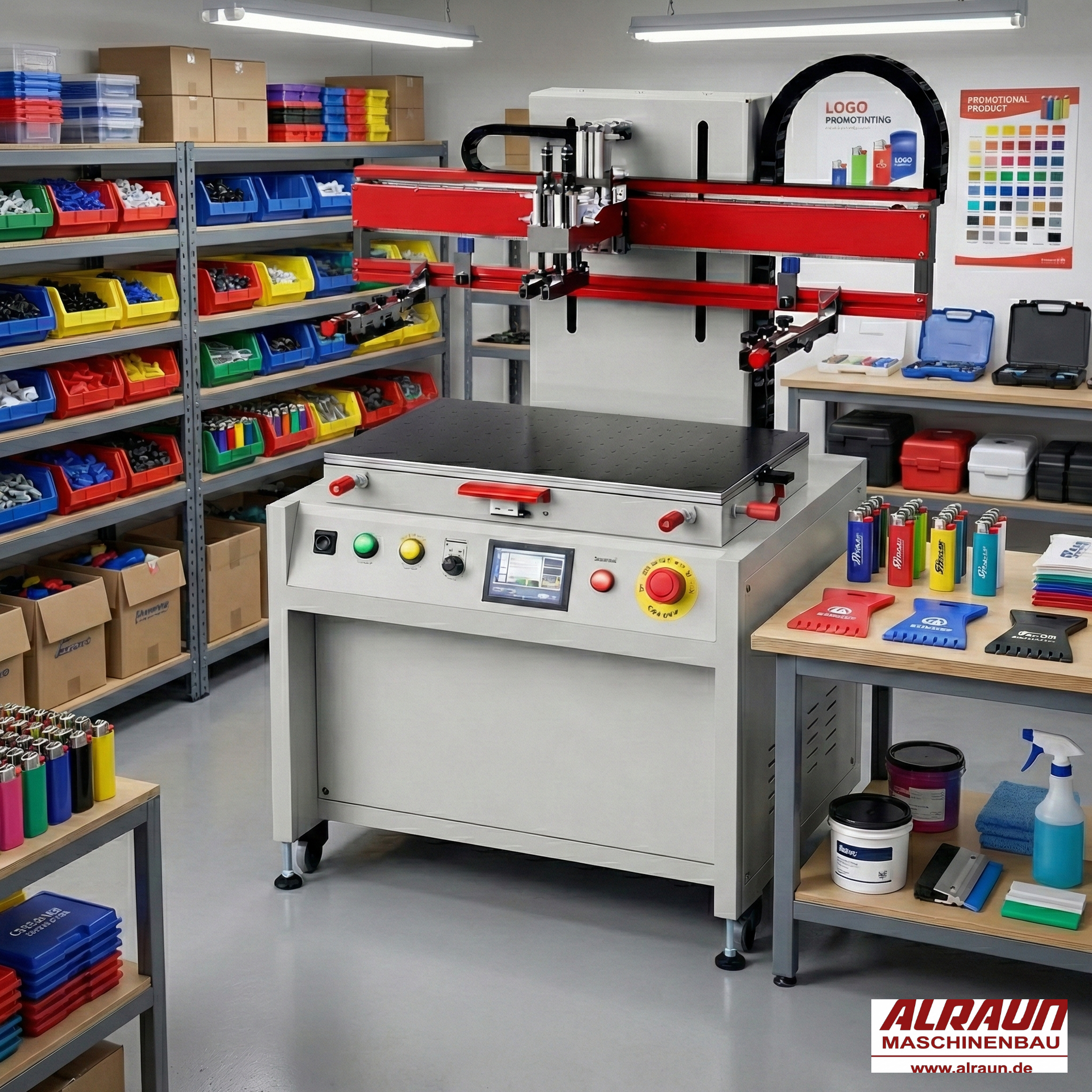

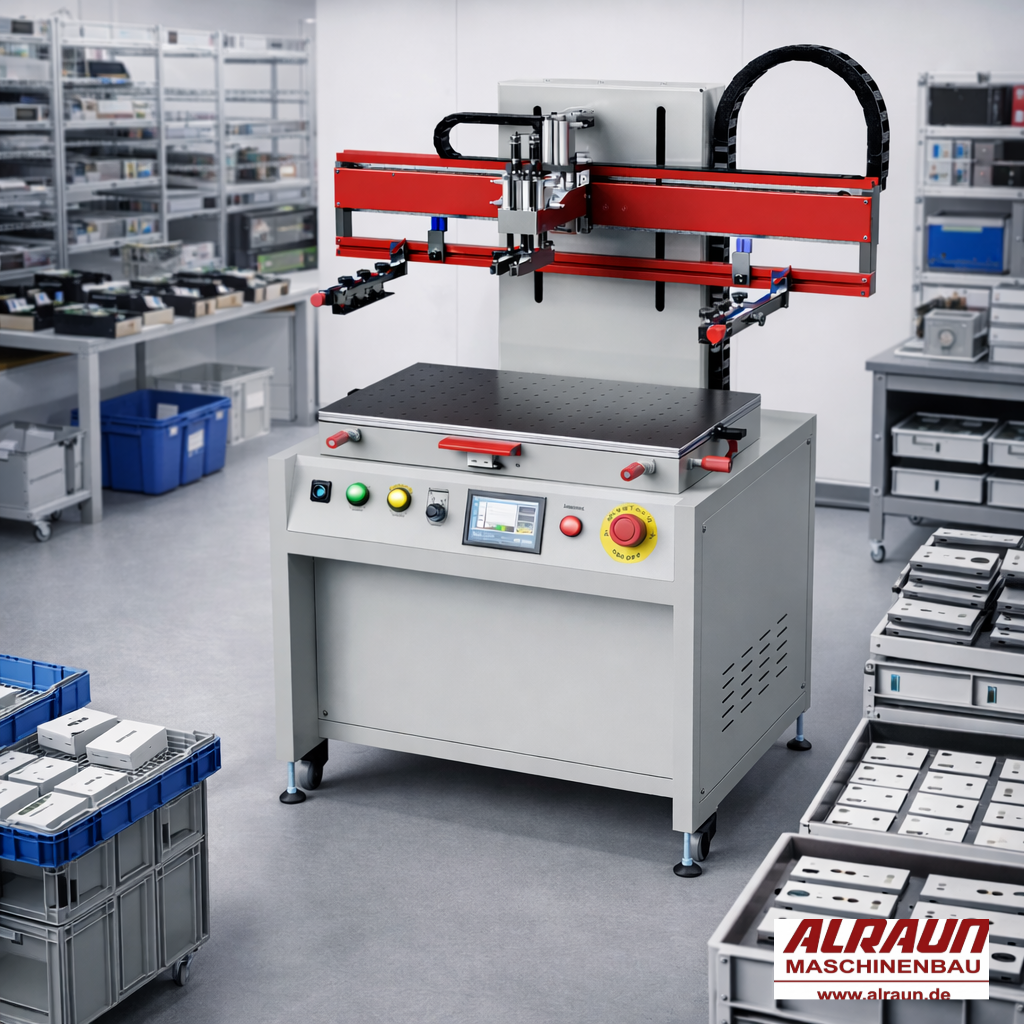

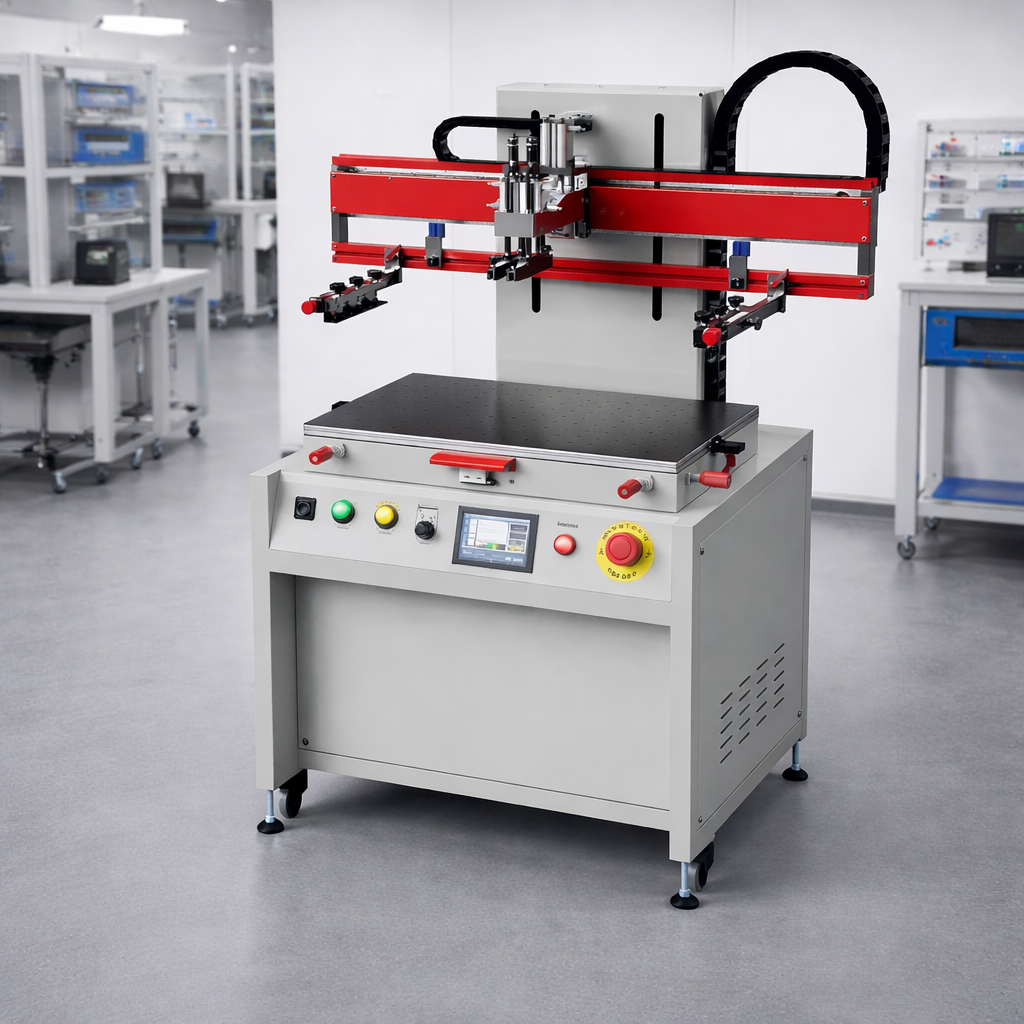

HP-Serie
Siebdruckmaschinen (Flachdruck)

Siebdruckmaschine HP-Serie – Kurzbeschreibung

Die HP-Serie von ALRAUN Maschinenbau ist eine halbautomatische Präzisions-Siebdruckmaschine für den Flachdruck.
Ausgelegt für hohe Genauigkeit, reproduzierbare Druckergebnisse und kurze Rüstzeiten.

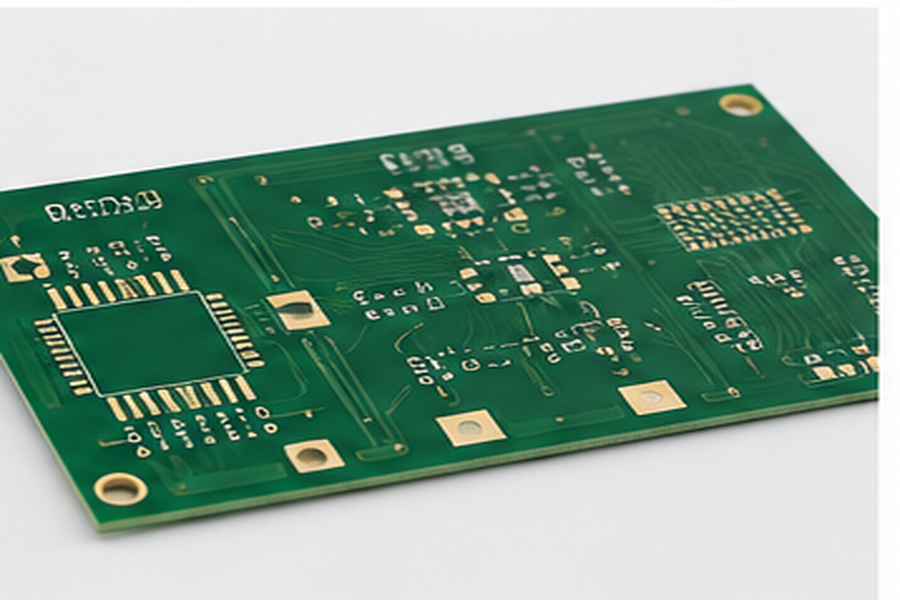

• Ideal für Anwendungen in der Elektronikherstellung, Blechbearbeitung, Kunststoffbearbeitung, Pharmaindustrie und Hersteller, Glasbearbeitung, Werbemittelberiech und viele weiter Bereiche

• Präzisions-Kreuztisch (X/Y) für exakte Ausrichtung
• Servogesteuerte Achsen
• Hohe Wiederholgenauigkeit bei Seriendruck
• Rakel-Schnellwechselsystem
• Feineinstellung in X-Y-R
• Einfache Bedienung über Touchdisplay
• Robuste Industrieausführung "Made in Germany"
• Druckgrößen von 300×500 mm bis 450×1200mm
• Max. Hubhöhe 350m
• Hohe Präzision und wartungsarm im Dauerbetrieb
• Ausführung: Halbautomatisch, Flachdruck

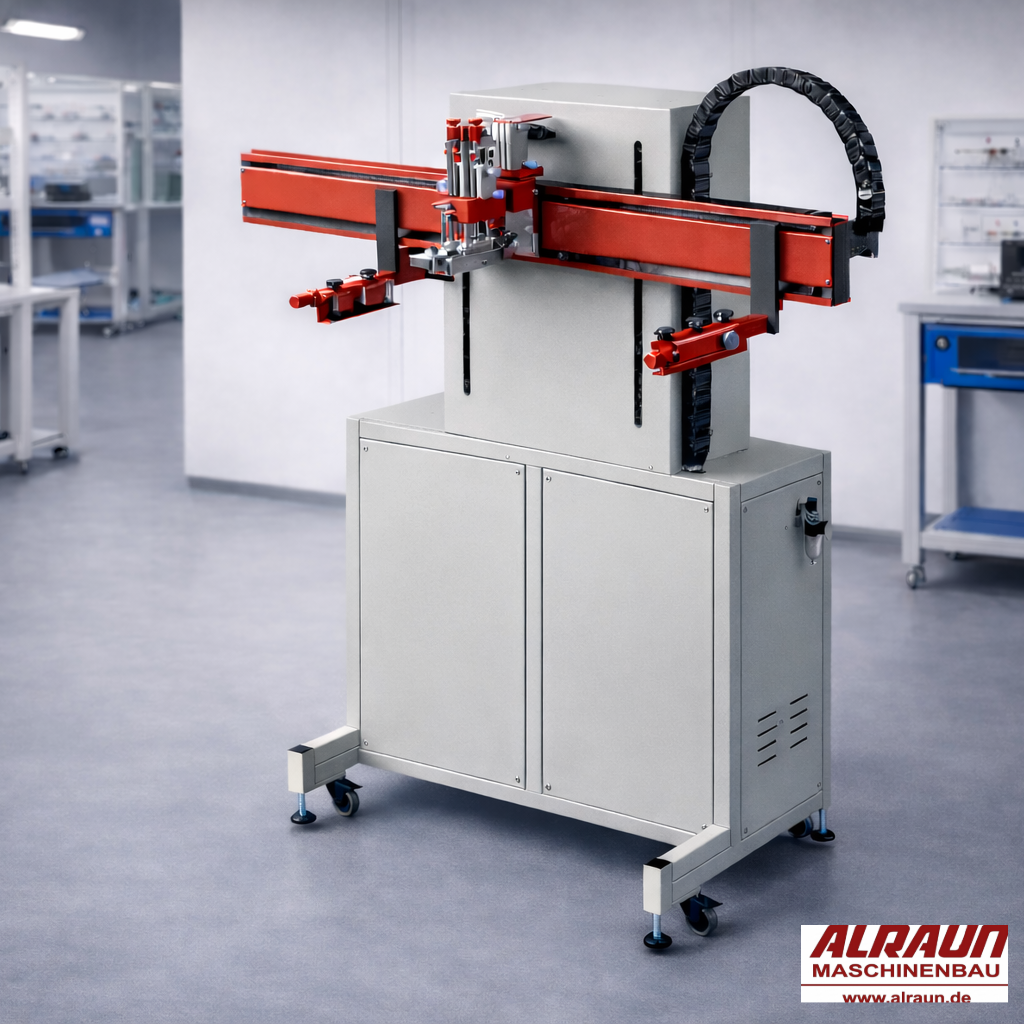

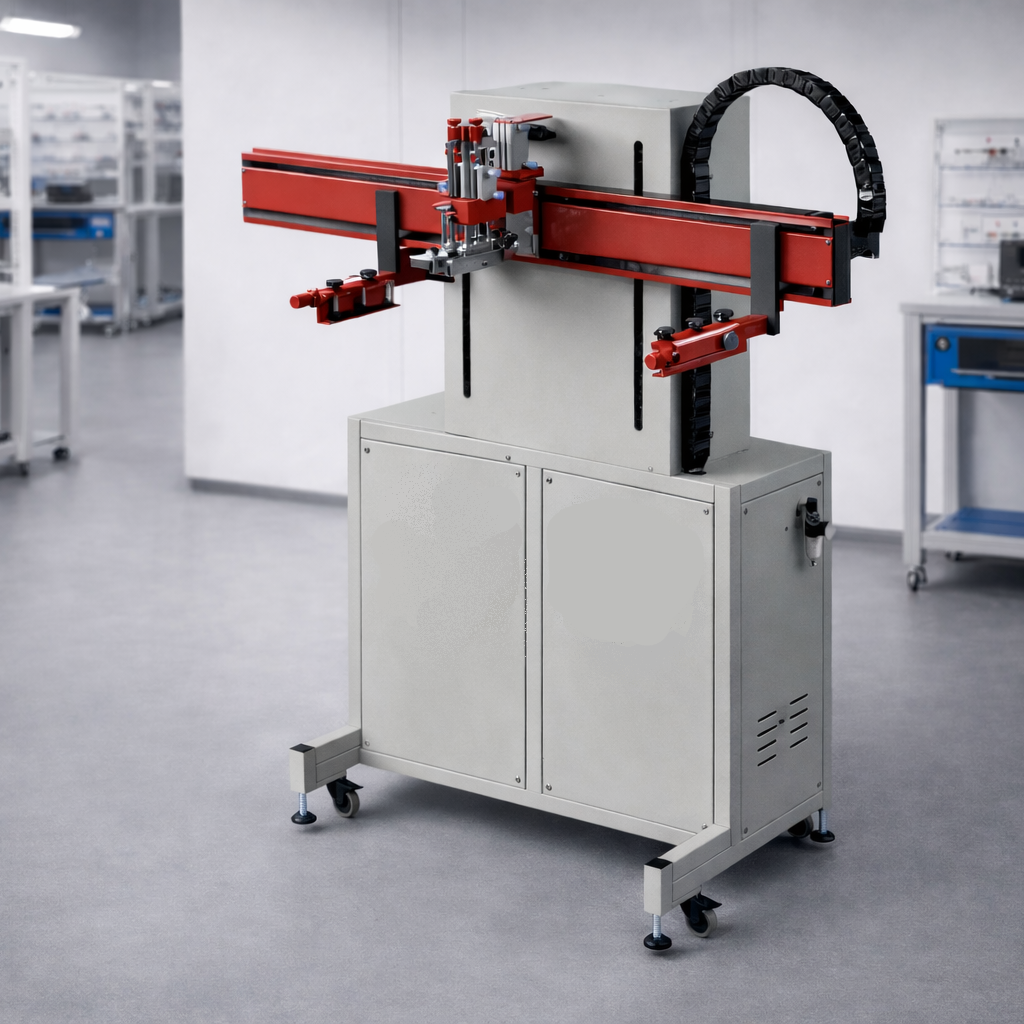

HU-Serie
Siebdruckmaschinen (Universal)

Siebdruckmaschine HU-Serie – Kurzbeschreibung

Die HU-Serie von ALRAUN Maschinenbau ist eine universell einsetzbare, halbautomatische Siebdruckmaschine für maximale Flexibilität in der industriellen Anwendung.

Sie eignet sich sowohl für den Flachdruck als auch für den Runddruck und lässt sich durch ein Umrüstmodul schnell und einfach an unterschiedliche Druckaufgaben anpassen.

Im Gegensatz zu klassischen Präzisions-Siebdruckmaschinen verfügt die HU-Serie über keinen festen Kreuztisch.

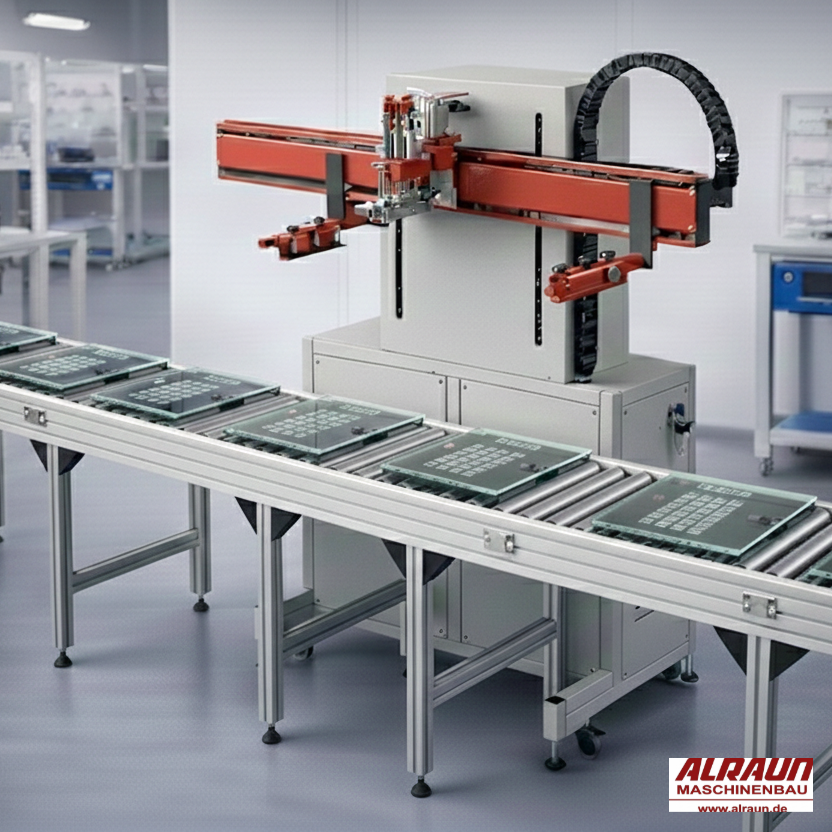

Die X-Verstellung erfolgt direkt über den Siebhalter, die Y-Verstellung wird am Siebhalter selbst eingestellt. Dadurch kann die Maschine besonders flexibel eingesetzt, ohne Drucktisch betrieben oder direkt in bestehende Produktions- und Transportsysteme integriert werden.

Ein weiterer Vorteil der HU-Serie ist die hohe Hub- und Höhenflexibilität. Der Drucktisch kann bei Bedarf bis zu 500 mm nach unten versetzt werden. Dadurch lassen sich auch große oder hohe Bauteile und Gehäuse sicher und effizient bedrucken.

Die HU-Serie ist dwie ideale Lösung für Lohndruckereien, Systemintegratoren und Anwendungen mit häufigen Produktwechseln, bei denen kurze Rüstzeiten, Modularität und Anpassungsfähigkeit im Vordergrund stehen.

Typische Einsatzbereiche

• Lohndruck und Auftragsfertigung
• Automatisierte Produktionslinien und Sonderanlagen
• Integration in bestehende Förder- und Zuführsysteme
• Flach- und Runddruck bei wechselnden Bauteilgeometrien

Ihre Vorteile auf einen Blick



• Kombinierbarer Flach- und Runddruck durch Umrüstmodul
• Betrieb mit oder ohne Drucktisch möglich

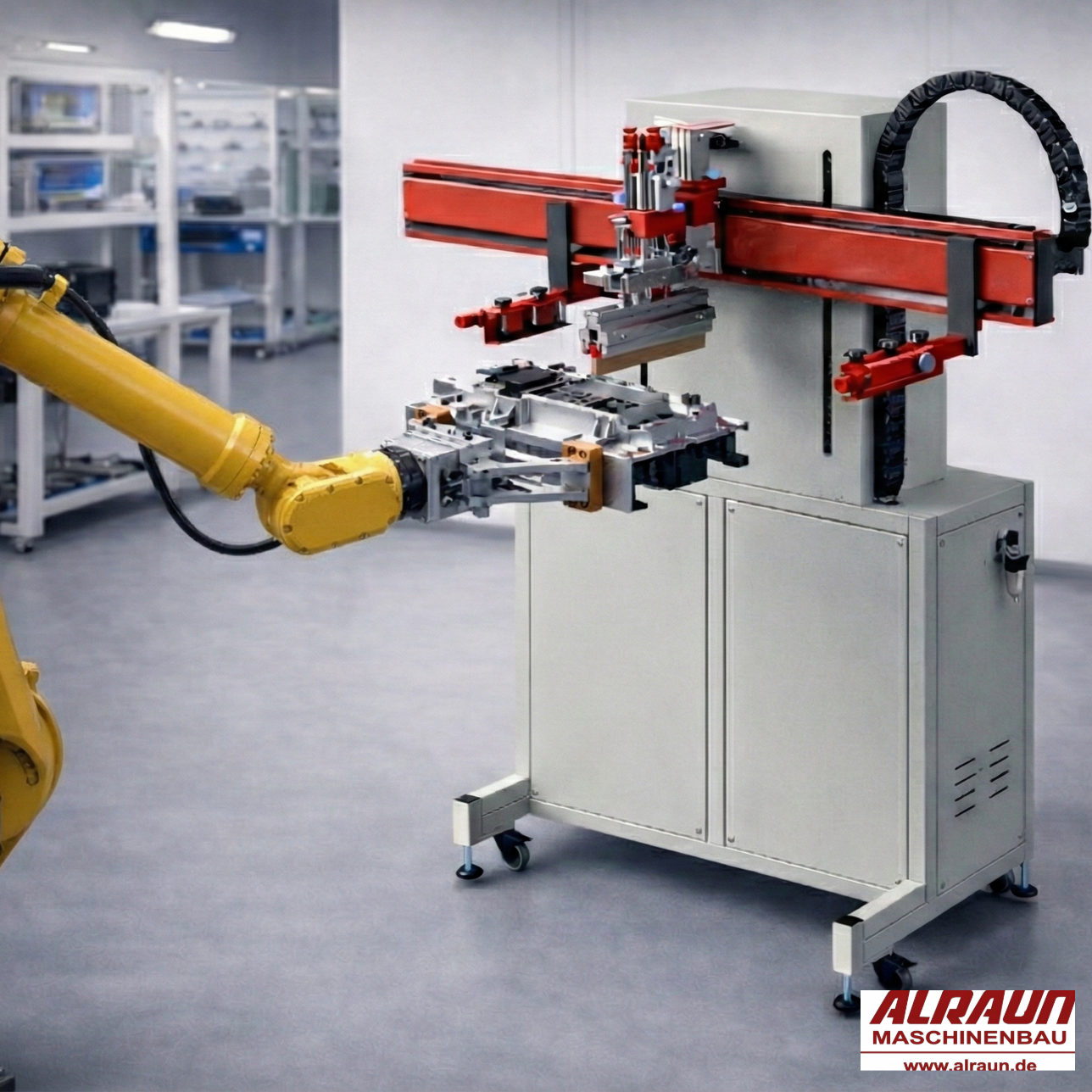

• Direkte Integration in Automatisierungs- und Transportsysteme
• Große Hubhöhe für hohe und sperrige Bauteile
• Servogesteuerte Achsen für reproduzierbare Druckergebnisse
• Einstellbare Rakelgeschwindigkeit
• Rakel-Schnellwechselsystem
• Flexible Siebeinspannung
• Einfache und intuitive Bedienung über Touchdisplay
• Robuste Industrieausführung – Made in Germany

Fokus der HU-Serie

Flexibilität, Modularität und Rüstzeitoptimierung bei gleichzeitig zuverlässiger Druckqualität.

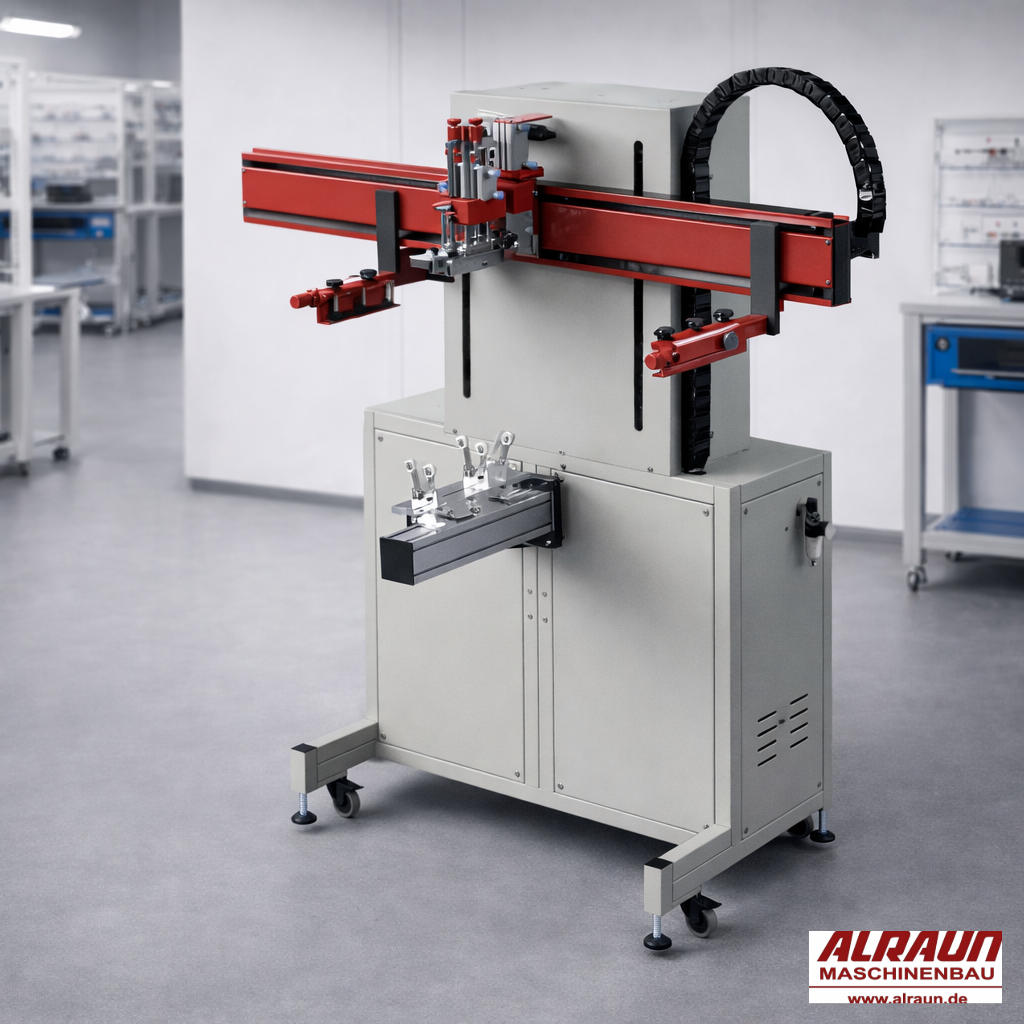

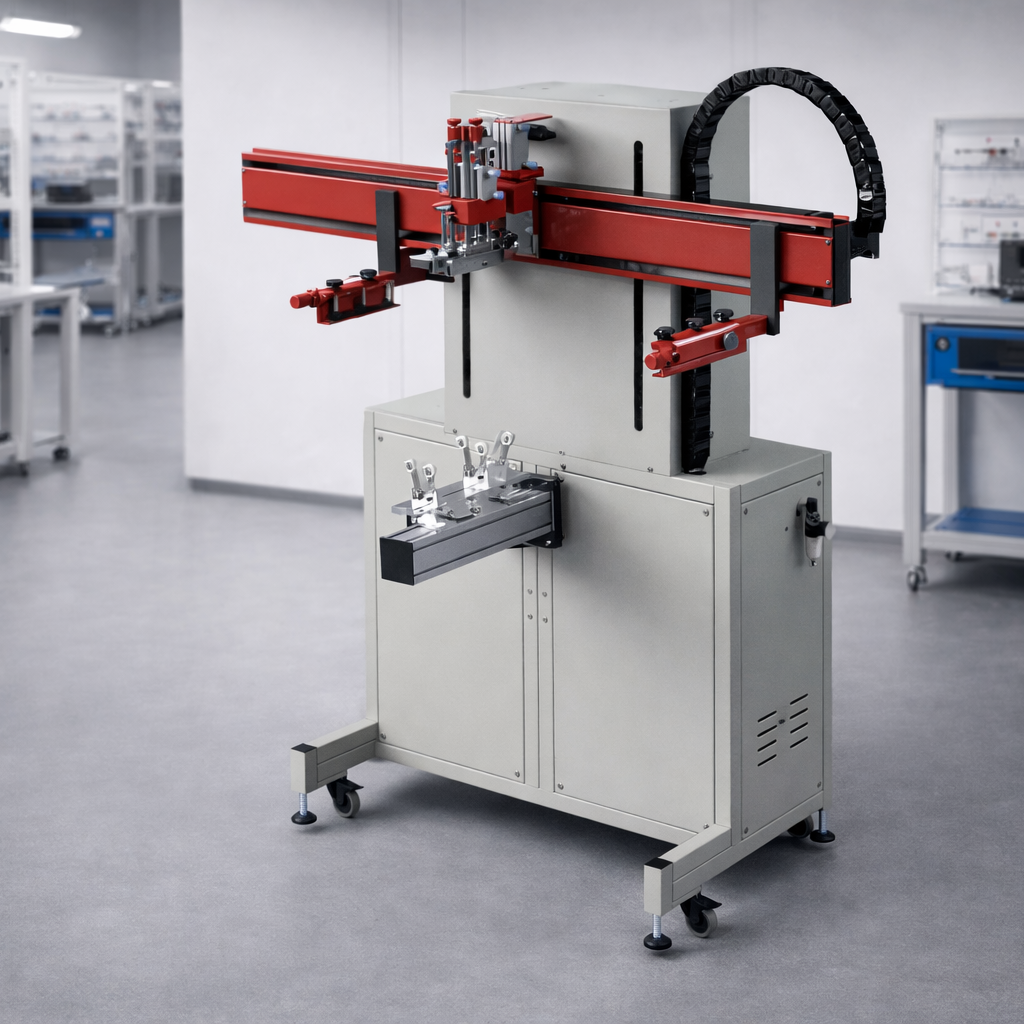

HR-Serie
Siebdruckmaschinen (Runddruck)

Siebdruckmaschine HR-Serie – Kurzbeschreibung

Die HR-Serie von ALRAUN Maschinenbau ist eine speziell für den Runddruck entwickelte, halbautomatische Präzisions-Siebdruckmaschine.
Sie eignet sich optimal für den Druck auf zylindrische, runde oder rotationssymmetrische Bauteile und gewährleistet reproduzierbare Druckergebnisse bei hoher Prozesssicherheit.

Im Gegensatz zum Flachdruck wird bei der HR-Serie die Bedruckung über die Siebhalterbewegung definiert. Diese bestimmt die maximal bedruckbare Länge des Bauteils und ermöglicht eine präzise Anpassung an unterschiedliche Durchmesser und Bauteilgeometrien.

Die HR-Serie ist ideal für industrielle Anwendungen, bei denen hohe Wiederholgenauigkeit, gleichbleibende Druckqualität und prozesssicherer Runddruck gefordert sind.

Typische Einsatzbereiche

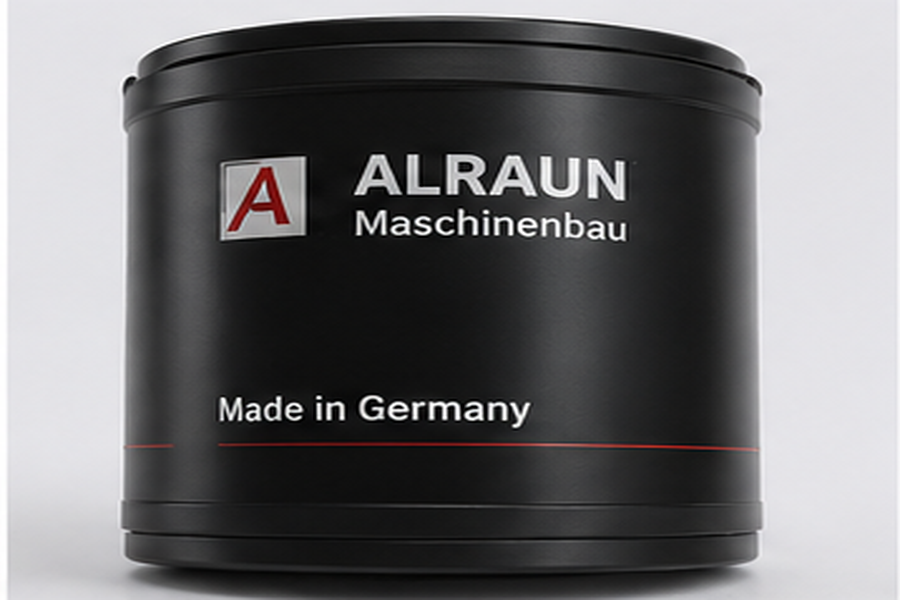

• Druck auf zylindrische und runde Bauteile
• Kerzen, Gläser und Flaschen
• Sensorhülsen, Röhrchen und Stäbe
• Keramische Bauteile und Elektrokomponenten
• Technische Bauteile mit rotationssymmetrischer Geometrie

Ihre Vorteile auf einen Blick

• Speziell ausgelegt für präzisen Runddruck
• Siebhalterbewegung definiert die bedruckbare Länge
• Hohe Wiederholgenauigkeit im Runddruckprozess
• Integrierte Laser-Ausrichthilfe für schnelle Einrichtung
• Servogesteuerte Achsen für reproduzierbare Ergebnisse
• Einstellbare Rakelgeschwindigkeit
• Rakel-Schnellwechselsystem
• Flexible Siebeinspannung
• Einfache und intuitive Bedienung über Touchdisplay
• Robuste Industrieausführung – Made in Germany

Fokus der HR-Serie

Präziser Runddruck, hohe Prozesssicherheit und reproduzierbare Druckergebnisse bei rotationssymmetrischen Bauteilen.

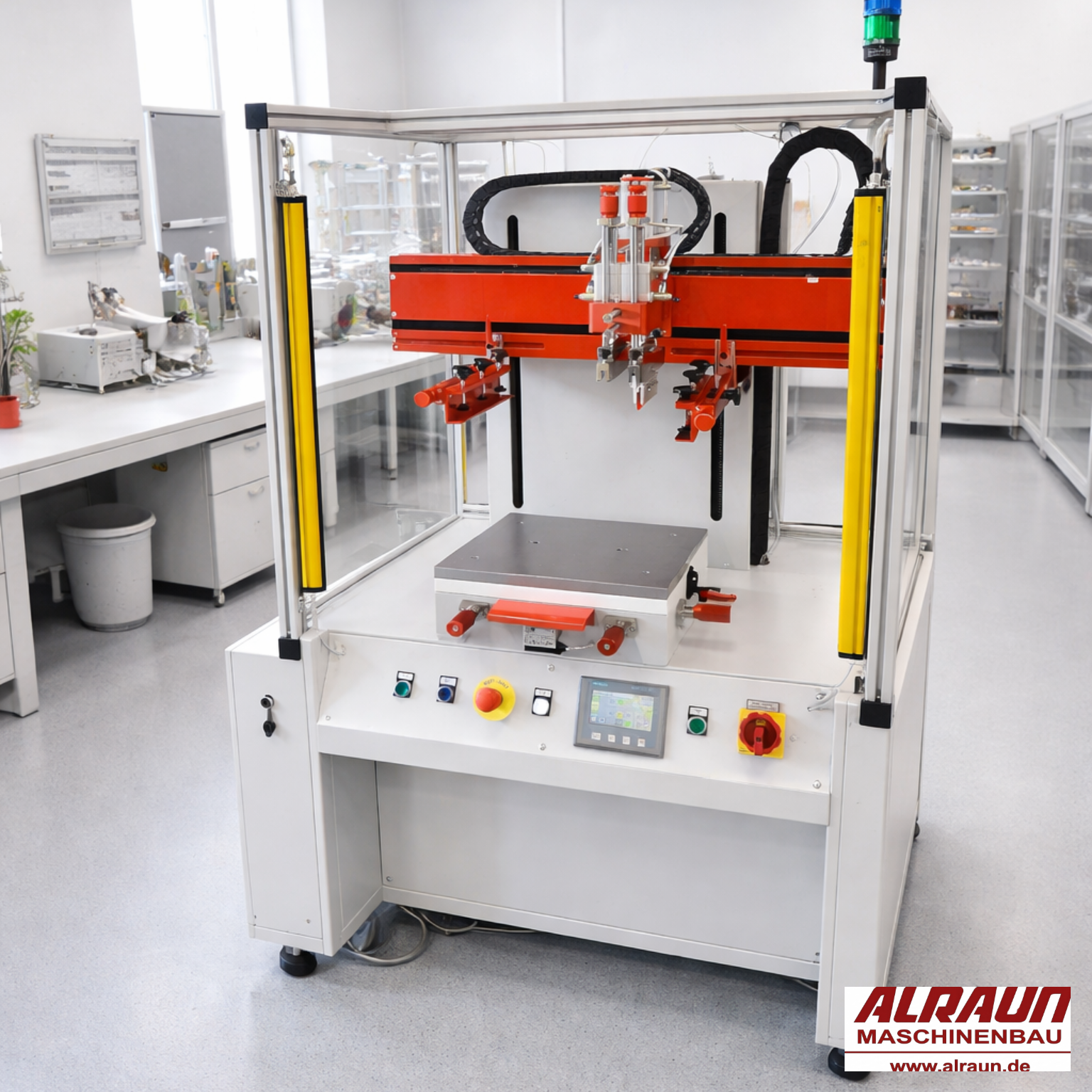

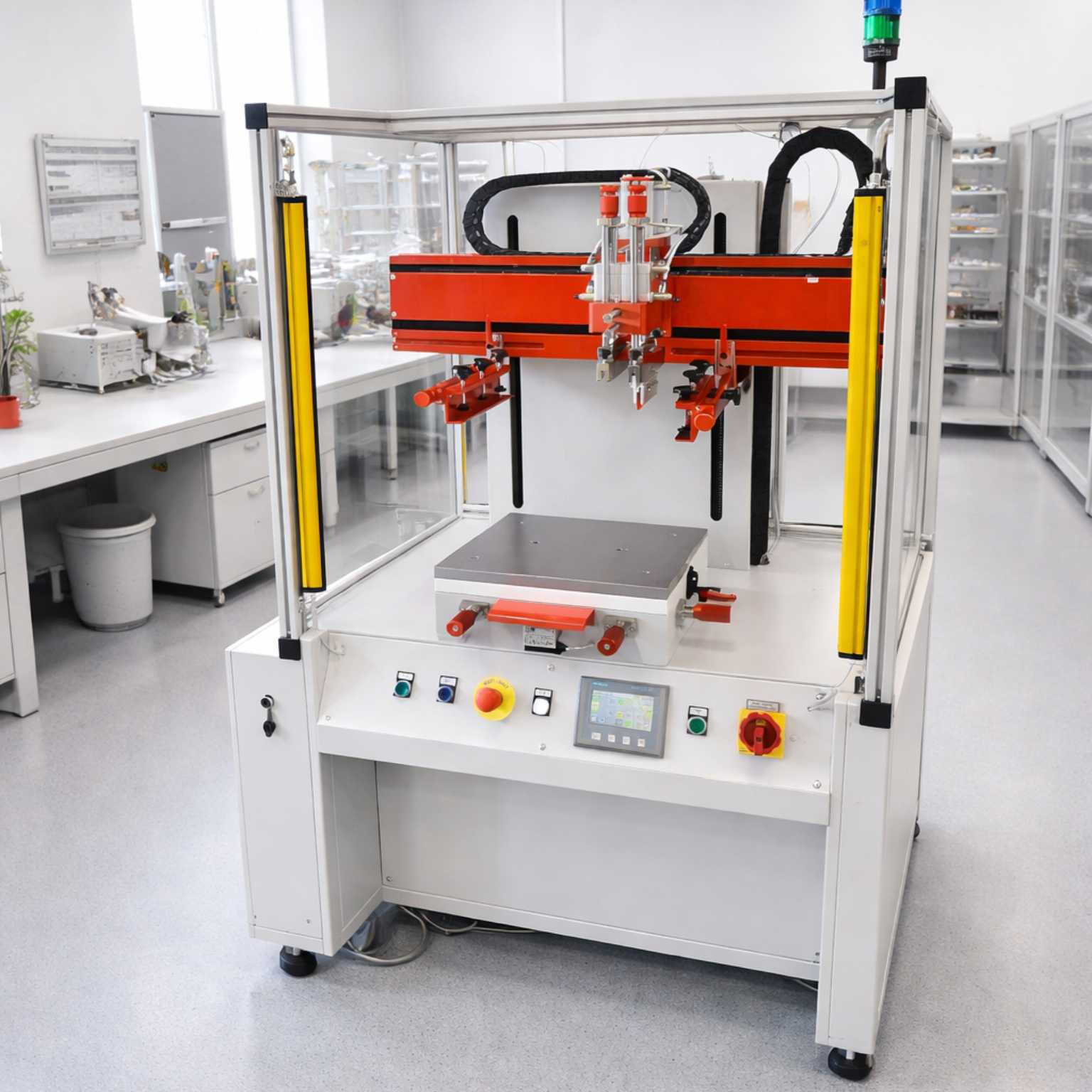

SMT-Serie
Siebdruckmaschinen (Industrie-, Labor- und Reinraumumgebung)

Siebdruckmaschine SMT-Serie – Kurzbeschreibung

Die SMT-Serie von ALRAUN Maschinenbau ist eine halbautomatische Präzisions-Siebdruckmaschine für den Flachdruck, die speziell für Anwendungen mit höchsten Anforderungen an Prozesssicherheit, Präzision und Arbeitsschutz entwickelt wurde.

Die SMT-Serie basiert konstruktiv auf der bewährten Präzisionstechnik der HP-Serie, ist jedoch zusätzlich mit einer vollständigen Sicherheitsumhausung und einem integrierten Sicherheitslichtvorhang ausgestattet. Dadurch erfüllt sie erhöhte Sicherheitsanforderungen und ermöglicht den Einsatz in sensiblen Produktionsbereichen.

Ein hochpräziser Kreuztisch (X-Y) sorgt für eine exakte Ausrichtung des Substrats unter dem Sieb und gewährleistet eine sehr hohe Wiederholgenauigkeit. Servogesteuerte Achsen und eine feinmechanische Verstellung ermöglichen reproduzierbare Druckergebnisse auch bei anspruchsvollen und mehrlagigen Druckprozessen.

Die SMT-Serie wird unter anderem in Forschungsinstituten und High-Tech-Industrien eingesetzt und ist für Anwendungen konzipiert, bei denen Prozesskontrolle, Sicherheit und Präzision im Vordergrund stehen.

Typische Einsatzbereiche

• Labor- und Forschungsumgebungen
• Reinraum- und Schutzbereiche
• Elektronik- und Sensorfertigung
• Medizintechnik und Pharmaindustrie
• Technische Flachdruckanwendungen mit hohen Sicherheitsanforderungen

Ihre Vorteile auf einen Blick

• Präzisions-Flachdruckmaschine für Industrie, Labor und Reinraum
• Hochpräziser Kreuztisch (X-Y) für exakte Ausrichtung
• Sehr hohe Wiederholgenauigkeit bei Serien- und Mehrlagendruck
• Vollständige Sicherheitsumhausung
• Integrierter Sicherheitslichtvorhang
• Servogesteuerte Achsen für reproduzierbare Druckergebnisse
• Einstellbare Rakelgeschwindigkeit
• Rakel-Schnellwechselsystem
• Flexible Siebeinspannung
• Einfache und intuitive Bedienung über Touchdisplay
• Robuste Industrieausführung – Made in Germany

Fokus der SMT-Serie

Maximale Präzision, Prozesssicherheit und Arbeitsschutz für anspruchsvolle Flachdruckanwendungen in Industrie-, Labor- und Reinraumumgebungen.
